흙막이가시설이란
흙막이가시설은 건축물의 지하층이나 기초를 시공하기 위해 지반을 굴착할 때, 굴착면의 붕괴와 주변 지반의 변위를 억제하는 임시 구조물이다. 굴착으로 흙이 제거되면 원래 지반이 유지하던 토압의 균형이 바뀌고, 지하수 흐름과 인접 구조물의 거동에도 변화가 생긴다. 따라서 흙막이는 단순히 흙을 막는 판넬이나 벽체가 아니라, 지반·벽체·버팀 구조·배수 및 계측을 함께 고려하는 가설 구조 시스템으로 이해해야 한다.
건축 현장의 흙막이가시설은 굴착 깊이, 지반의 종류, 지하수위, 대지 경계와 인접 건축물의 거리, 주변 도로와 매설물의 상태에 따라 계획이 달라진다. 같은 깊이의 굴착이라도 단단한 암반과 느슨한 매립토에서 요구되는 공법과 관리 수준은 크게 다르다. 설계 단계에서는 영구 구조물의 시공 순서와 양립하는지, 장비가 현장 안에서 작업할 수 있는지, 해체 과정에서 주변에 불리한 영향이 생기지 않는지도 함께 검토한다.
어떤 상황에 필요한가
다음과 같은 조건에서는 일반적인 사면 굴착보다 흙막이가시설을 설치하는 방안을 우선적으로 검토한다.
- 대지 경계와 굴착선 사이의 여유 폭이 작아 완만한 사면을 확보하기 어려운 경우
- 지하층이 깊거나 굴착 규모가 커서 굴착면의 자립 시간이 짧은 경우
- 인접 건축물, 옹벽, 도로, 철도, 담장 등 보호해야 할 시설물이 가까이 있는 경우
- 지하수위가 높거나 우수와 지표수가 굴착부로 유입될 가능성이 있는 경우
- 도시 지역처럼 진동·소음·분진을 제한해야 하거나 작업 공간이 좁은 경우
- 상·하수도, 가스, 전력, 통신 등 지중 매설물이 굴착 영향 범위에 있는 경우
반대로 부지가 넓고 주변 영향이 작으며 지반 조건이 안정적인 현장에서는 사면 굴착이나 일부 개방형 굴착이 경제적일 수 있다. 다만 현장 조건은 조사 결과와 시공 중 관찰에 따라 달라질 수 있으므로, 초기 판단만으로 공법을 확정하기보다 지반조사와 구조 검토를 바탕으로 단계별로 확인해야 한다.
주요 종류와 세부 유형
1. 흙막이 벽체에 따른 분류

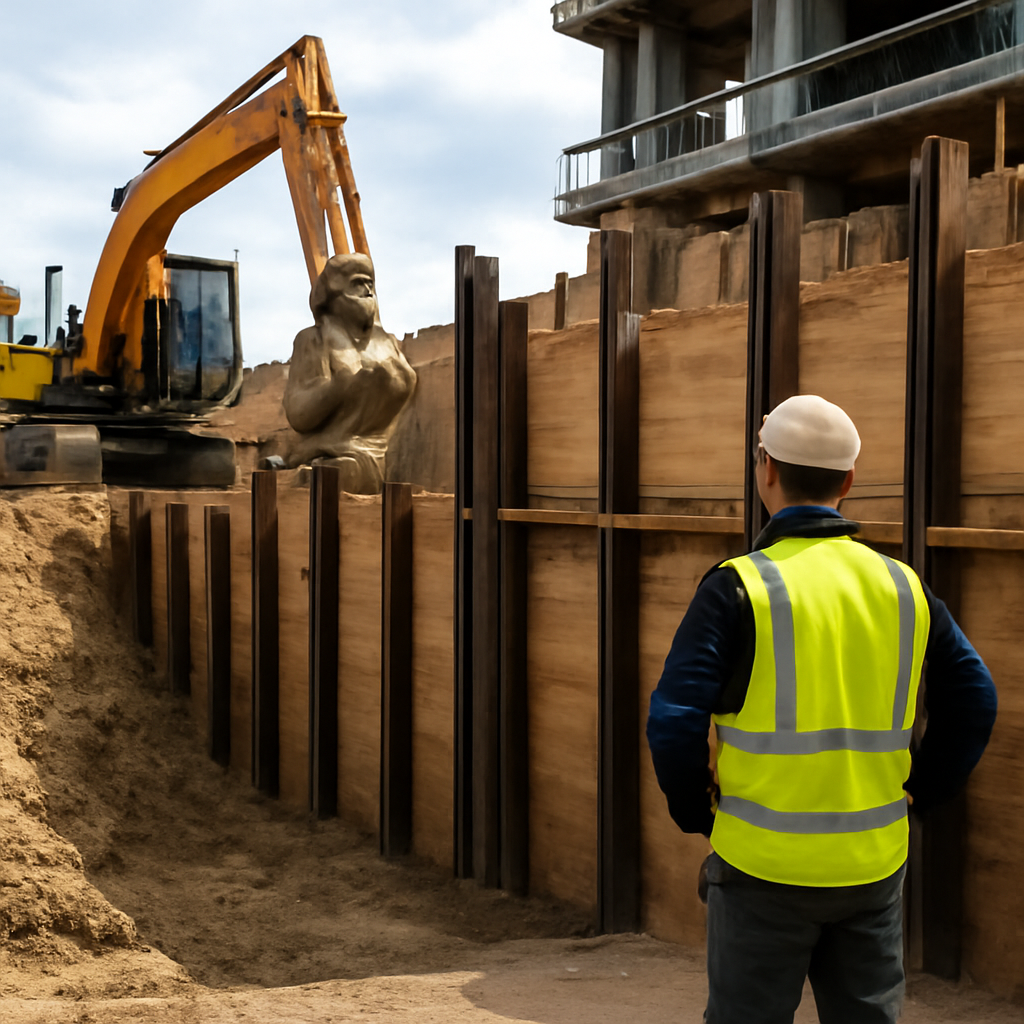

- 엄지말뚝과 토류판 공법: 일정 간격으로 강재 말뚝을 설치하고 굴착 단계에 맞춰 토류판을 끼우는 방식이다. 비교적 시공이 단순하고 소규모 현장에 적용하기 쉽지만, 토류판 설치 시 배면 토사의 이완이나 국부적인 토사 유실에 주의해야 한다.
- 강널말뚝 공법: 서로 맞물리는 강널말뚝을 연속으로 설치해 흙과 물을 차단하는 방식이다. 차수성이 필요한 현장에 유리하지만 항타 또는 압입 과정의 진동과 소음, 인접 구조물 영향, 인발 및 회수 가능성을 검토해야 한다.
- 지하연속벽 공법: 지중에 연속된 철근콘크리트 벽체를 시공하는 방식으로 강성 및 차수 성능이 우수하다. 깊은 굴착이나 주변 영향 관리가 중요한 대형 현장에 적합하지만 장비와 작업 공간, 품질관리 수준이 요구된다.
- 현장타설 말뚝 계열 공법: 연속 또는 일정 간격의 현장타설 말뚝을 이용해 흙막이 벽체를 구성한다. 말뚝 사이를 겹치게 하거나 별도의 차수 보강을 실시할 수 있으며, 지층과 시공 오차에 따른 품질 편차를 관리해야 한다.
- 보강토·소일네일링 계열: 굴착면 자체를 보강하고 표면에 숏크리트나 패널을 설치하는 방식이다. 부지 조건과 지하 경계선, 인접 시설물의 사용 가능 여부를 먼저 확인해야 하며, 모든 현장에 동일하게 적용할 수 있는 공법은 아니다.
2. 지지 방식에 따른 분류
벽체를 지지하는 방식은 굴착 내부에 버팀대를 설치하는 버팀식, 주변 대지에 앵커를 정착하는 앵커식, 벽체를 지중에 깊게 근입해 지반 저항으로 지지하는 자립식, 지하 구조물의 슬래브를 먼저 시공해 지지점으로 활용하는 탑다운 또는 역타 방식 등으로 나눌 수 있다. 실제 현장에서는 한 가지 방식만 사용하기보다 굴착 깊이와 구조물 배치에 맞춰 복합적으로 적용한다.
계획과 시공 절차
- 현장 및 주변 조건 조사: 지반조사 자료, 지하수위, 기존 구조물의 기초 형식, 인접 도로와 매설물, 장비 진입로, 소음·진동 민감 시설을 확인한다. 과거 지반 침하나 누수 이력이 있다면 조사 자료에 반영한다.
- 굴착 및 흙막이 계획 수립: 굴착 평면과 깊이, 벽체 형식, 근입 깊이, 버팀 또는 앵커 배치, 배수 방식, 단계별 시공 순서를 정한다. 흙막이가시설의 구조 안정뿐 아니라 주변 지반 변위와 시공성까지 함께 검토해야 한다.
- 구조 검토와 시공도 작성: 토압, 수압, 지하수위 변화, 상재하중, 장비 하중, 풍하중과 지진 영향 등 현장에 적용되는 하중 조건을 검토한다. 설계도와 시공도 사이의 불일치, 간섭 구조물, 해체 순서를 사전에 조정한다.
- 측량과 기준점 설치: 벽체 위치와 굴착선을 측량하고 기준점이 공사 중 이동하지 않도록 보호한다. 인접 건축물과 도로의 초기 균열, 높이, 기울기 및 주요 지점을 사전에 기록해 이후 변화와 비교할 수 있게 한다.
- 벽체 및 지지재 설치: 장비의 수직도와 설치 위치를 관리하면서 벽체를 시공한다. 버팀대나 띠장의 접합부, 앵커의 정착부, 용접·볼트 연결부는 설치 직후 확인하고, 설계 위치와 다른 경우 임의 수정 대신 기술 검토를 거쳐 조치한다.
- 단계별 굴착: 한 번에 깊게 파지 않고 계획된 굴착 단계를 지키며, 각 단계마다 벽체 변위와 지반 상태를 확인한다. 굴착 직후 지지재를 설치해야 하는 구간은 작업 순서를 뒤바꾸지 않으며, 굴착토와 자재를 벽체 가까이에 과도하게 쌓지 않는다.
- 배수와 차수 관리: 집수정, 배수관, 웰포인트, 차수벽 등 현장에 맞는 방법을 적용한다. 지하수의 급격한 배수는 주변 지반의 침하를 유발할 수 있으므로 배수량과 수위 변화를 함께 관찰하고, 배출수의 탁도와 토사 유출도 점검한다.
- 지하 구조물 시공과 해체: 영구 벽체와 슬래브가 흙막이 역할을 넘겨받는 시점을 확인한 후 버팀재나 임시 부재를 단계적으로 해체한다. 해체로 인해 하중 경로가 바뀌므로 해체 순서를 임의로 정하지 않고, 되메우기와 다짐 상태를 연계해 관리한다.
공법 선택 기준
| 검토 항목 | 확인할 내용 | 공법 선택에 미치는 영향 |
|---|---|---|
| 지반 조건 | 토층 구성, 강도, 암반 분포, 매립층, 연약층 | 벽체 근입과 굴착 안정성, 장비 선정, 보강 필요성에 영향을 준다. |
| 지하수 | 수위, 유입량, 투수성, 주변 수위 변화 | 차수벽과 배수 계획, 인접 지반 침하 위험을 좌우한다. |
| 주변 시설물 | 거리, 기초 형식, 균열 상태, 중요도 | 저진동 공법, 변위 제한, 계측 수준을 결정하는 핵심 요소다. |
| 부지와 작업성 | 장비 진입, 크레인 위치, 반출입 동선, 공사 공간 | 벽체 형식과 시공 순서, 공기 및 장비 비용에 영향을 준다. |
| 민원 및 환경 | 소음·진동 제한, 분진, 탁수, 야간 작업 가능 여부 | 항타 대신 압입이나 저진동 공법을 검토하게 만들 수 있다. |
| 영구 구조물 계획 | 지하 외벽, 기둥, 슬래브, 역타 가능성 | 버팀 배치와 해체 순서, 지하 공사의 전체 생산성을 결정한다. |
공법의 경제성은 자재 단가 하나로 판단하기 어렵다. 벽체 설치와 해체 비용, 장비 반입, 지하수 처리, 굴착 속도, 계측 및 보강 비용, 주변 시설물 보호 비용을 포함한 전체 공사비와 공기를 비교해야 한다. 특히 현장 여건이 불확실한 경우에는 초기 공사비가 낮은 공법보다 변위와 누수 위험을 관리하기 쉬운 공법이 전체 비용 측면에서 유리할 수 있다.
비용·공기·조건에 영향을 주는 요소
흙막이가시설의 비용은 굴착 면적과 깊이 외에도 벽체의 종류와 물량, 지반의 굴착 난이도, 강재 임대 또는 제작 조건, 버팀대와 띠장의 수량, 앵커 시공 가능 여부, 지하수 처리 방식, 장비의 작업 효율에 따라 달라진다. 도심지의 좁은 현장에서는 장비를 여러 차례 이동하거나 자재를 소량 반입해야 하므로 넓은 부지보다 단위 공사비가 높아질 수 있다.
공기는 벽체 설치 속도만으로 결정되지 않는다. 사전 매설물 확인, 작업 공간 확보, 지하수 처리, 굴착토 반출, 버팀재 간섭, 우천과 동절기 조건, 인접 시설물 보호조치가 모두 영향을 준다. 설계 변경이나 현장 보강이 발생하면 공기가 늘어날 수 있으므로, 착공 전에 시공 단계별 의사결정 기준과 비상 조치 절차를 정해 두는 것이 좋다. 구체적인 물량과 금액은 현장 조사, 구조 계산, 시공 조건을 반영한 견적을 통해 산정해야 한다.
계측과 현장 관리
계측은 문제가 발생한 뒤 원인을 찾는 수단이 아니라, 위험 징후를 조기에 발견하고 시공 순서를 조정하기 위한 관리 체계다. 계측 계획에는 측정 항목, 설치 위치, 측정 주기, 기준값, 관리 기준, 경보 기준, 담당자와 보고 체계를 포함한다. 현장 조건에 따라 벽체 수평 변위, 지표 침하, 인접 구조물의 침하와 기울기, 버팀대 하중, 지하수위, 균열 변화를 관찰할 수 있다.
측정값은 단일 숫자보다 시간에 따른 증가 속도와 여러 계측점의 분포를 함께 해석해야 한다. 비가 온 뒤 특정 구간의 변위가 커지거나, 굴착 단계가 바뀐 직후 버팀대 하중과 주변 침하가 동시에 변한다면 원인 조사가 필요하다. 기준을 초과하거나 급격한 변화가 나타난 경우에는 해당 구간 작업을 통제하고, 추가 굴착 중지, 임시 지지, 배수 조절, 되메우기 등 현장에 적합한 조치를 기술 책임자의 판단 아래 시행한다.
관리 기록에 포함할 내용
- 벽체와 지지재의 설치 위치, 치수, 재질 및 접합 상태
- 굴착 단계별 깊이와 작업 일시, 장비 및 상재하중 위치
- 계측값과 측정 시점, 기상·수위·공정 변화
- 균열, 누수, 토사 유출, 벽체 변형 등 육안 관찰 사항
- 이상 발생 시 조치 내용, 승인 기록, 재측정 결과
문제 예방과 주요 위험
배면 침하와 인접 구조물 변위
벽체의 변위, 토류판 뒤 빈 공간, 지하수에 의한 세립분 유실, 과도한 굴착 단계가 배면 침하의 원인이 될 수 있다. 벽체 뒤쪽에 공극이 확인되면 적절한 재료와 방법으로 충전하고, 단순히 표면을 덮어 증상을 감추지 않아야 한다. 인접 건축물의 균열은 공사 전 상태와 비교해 진행 여부를 확인해야 하며, 원인을 단정하지 않은 채 임의 보수부터 시행해서는 안 된다.
붕괴와 버팀재 손상
버팀대의 설치 지연, 접합부 불량, 과도한 편심 하중, 굴착 순서 위반, 장비 충돌은 국부 변형을 전체 불안정으로 확대할 수 있다. 버팀재 주변에 자재를 적치하지 않고, 용접부와 볼트 체결부를 반복적으로 확인하며, 구조 부재를 현장 판단으로 절단하거나 이동하지 않는다. 굴착면 하부에서 용출이나 보일링이 관찰되면 즉시 작업을 중지하고 배수와 차수, 지반 보강 방안을 검토해야 한다.
지하수와 탁수
굴착부로 유입되는 물을 무리하게 한 곳으로 모아 배출하면 주변 수위가 낮아지고 지반 침하가 발생할 수 있다. 배수 계획은 유입량과 지층 특성, 주변 지하수 이용 현황을 고려해야 한다. 배출수에 토사가 섞이거나 집수정 바닥이 빠르게 패이는 경우에는 지반 내부의 토사 유실 여부를 확인하고, 배수 설비만 증설하는 방식으로 문제를 끝내지 않아야 한다.
우천·한파·폭염
집중호우 전에는 배수로와 덮개, 발전기, 예비 펌프, 자재 적치 상태를 확인하고 굴착부로 지표수가 직접 흘러들지 않게 한다. 한파에는 배수관 동결과 지반의 동결·융해를, 폭염에는 콘크리트와 작업자의 안전 조건을 점검한다. 기상 악화 시 작업 중지 기준은 현장 안전관리계획과 관계 기준에 따라 사전에 정해 두는 것이 바람직하다.
현장 체크리스트
- 지반조사 자료와 실제 굴착 지층이 일치하는가
- 지하수위와 우수 유입 경로가 확인되었는가
- 인접 건축물, 도로, 옹벽, 매설물의 위치와 상태를 기록했는가
- 벽체의 위치·수직도·근입 상태와 이음부 품질을 확인했는가
- 버팀대·띠장·앵커의 설치 순서와 접합 상태가 설계와 일치하는가
- 굴착 깊이와 지지재 설치 시점이 계획을 벗어나지 않았는가
- 벽체 주변에 굴착토, 자재, 장비를 과도하게 적치하지 않았는가
- 계측기가 정상 작동하고 초기값과 최근 변화량이 기록되었는가
- 누수, 토사 유출, 균열, 침하, 비정상 소음이 발견되지 않았는가
- 비상시 작업 중지, 대피, 추가 지지, 배수 조절 책임자가 정해져 있는가
- 영구 구조물 시공 후 임시 부재 해체 조건과 순서가 승인되었는가
체크리스트는 서류 작성에 그치지 않고 공정 전환 때마다 현장 사진, 측정값, 조치 결과와 연결해 관리해야 한다. 특히 굴착 단계가 깊어지는 시점, 버팀재를 추가하거나 해체하는 시점, 강우 직후, 인접 시설물에서 민원이 발생한 시점에는 별도의 확인을 실시하는 것이 안전하다.
자주 묻는 질문
흙막이가시설과 영구 지하 외벽은 같은 것인가요?
같지 않다. 흙막이가시설은 굴착과 지하 구조물 시공을 안전하게 진행하기 위한 임시 또는 가설 구조 시스템이며, 영구 지하 외벽은 완성 건축물의 구조와 방수 기능을 담당한다. 현장에 따라 영구 외벽이 시공 후 흙막이 기능을 이어받을 수 있지만, 두 구조물의 설계 목적과 품질 기준을 구분해 검토해야 한다.
굴착 깊이가 얕으면 흙막이를 생략할 수 있나요?
깊이만으로 생략 여부를 판단할 수 없다. 토질, 굴착면의 자립성, 지하수, 인접 시설물, 작업자 접근 여부와 굴착 기간을 함께 확인해야 한다. 얕은 굴착이라도 느슨한 매립토나 물이 많은 지반, 경계에 가까운 부지에서는 별도의 안정 대책이 필요할 수 있다.
버팀식과 앵커식 중 어느 방식이 더 유리한가요?
현장마다 다르다. 버팀식은 인접 토지 사용권 문제를 줄일 수 있지만 굴착 내부 작업 공간과 장비 동선을 제한할 수 있다. 앵커식은 내부 공간을 넓게 사용할 수 있으나 정착장이 대지 밖으로 나가거나 지중 매설물과 간섭할 가능성을 확인해야 한다. 구조 안정성뿐 아니라 토지 권리, 시공성, 민원과 해체 순서를 함께 비교한다.
계측값이 조금 증가하면 즉시 공사를 중단해야 하나요?
측정값의 증가만으로 일률적인 판단을 내리기보다 변화 속도, 위치, 굴착 단계, 기상, 지하수위, 인접 시설물 상태를 종합적으로 확인해야 한다. 다만 급격한 변위나 균열 확대, 토사 유출, 버팀재 이상이 관찰되면 수치 기준과 별개로 작업을 통제하고 기술 책임자에게 즉시 보고해야 한다.
흙막이가시설 공사에서 비용을 줄이는 방법은 무엇인가요?
단순히 부재를 줄이거나 지지재를 생략하는 방식은 위험하다. 정확한 지반조사, 적정 공법 선정, 굴착과 지지재 설치의 연계, 장비 동선 계획, 재사용 가능한 자재 검토, 조기 누수와 변위 대응이 전체 비용 절감에 도움이 된다. 비용 비교는 설치비뿐 아니라 보강·지연·주변 시설물 복구 가능성까지 포함해 진행해야 한다.
설계도와 현장 지층이 다르면 어떻게 해야 하나요?
예상하지 못한 연약층, 매립 폐기물, 암반, 높은 수위가 발견되면 굴착을 계속하면서 임의로 보강해서는 안 된다. 해당 구간을 안전하게 통제하고 조사 결과와 사진, 계측 자료를 정리한 뒤 구조·지반 분야의 검토를 받아 벽체, 지지 방식, 배수 또는 굴착 순서를 조정해야 한다. 변경 사항은 도면과 작업계획서에 반영하고 관계자에게 공유한다.
마무리
흙막이가시설의 핵심은 적절한 벽체를 선택하는 데서 끝나지 않는다. 지반조사와 설계, 단계별 굴착, 지지재 설치, 지하수 관리, 계측 해석, 영구 구조물로의 하중 전환이 하나의 연속된 관리 체계로 작동해야 한다. 현장 조건이나 관계 법령 적용 여부는 프로젝트 규모와 지역, 구조 형식에 따라 달라질 수 있으므로 착공 전 최신 기준과 인허가 조건을 확인하고, 구조·지반 분야의 자격 있는 기술자 검토를 거쳐 시공계획을 확정하는 것이 바람직하다.
